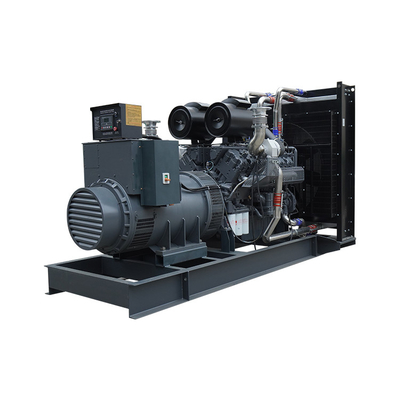

SHX 600kw Perkins diesel gerador conjunto 750kva gerador unidade de energia gerador elétrico

Normas de fabrico:

ISO8528; ISO1105; ISO3046; GB/T2820; GB755; BS5000; NEMAMG-22; YD/T502

Parâmetros elétricos
Distorção da onda: < 10%
Fluctuação da tensão: < 0,5%
Fluctuação de tensão/frequência: <= 0,5%
AVR auto-regulado, taxa de regulação da tensão: <=+- 1%
Conformidade com as prescrições da norma VDE0875-N e ISO8528

Especificação do conjunto de geradores diesel Perkins de 600 kW

Função de controlo
Chave de arranque / arranque automático
Contadores de monitorização: corrente; frequência; tensão do fio; Genset KVA; Genset KW; saída
Capacidade; KW.H de saída; Fator de potência.
Alerta/desligamento: alternador com frequência inferior ou superior a 10 V; velocidade inferior ou superior a 10 V; baixa pressão do óleo; temperatura do motor elevada; voltagem da bateria elevada ou baixa; sobrecorrência; desligamento por falha de terra.

ÁREA DO FORNEcimento

1. MOTOR DIESEL

1.1 Motor que inclui cilindro tipo molhado, câmara de combustão de injecção directa, turbocompressor de escape, arrefecimento por água, regulador electrónico, etc.

1.2 Sistema de combustível, que inclui bomba de combustível, filtros ou filtros, etc.

1.3 Sistema de admissão e de escape de ar, que inclui filtro de ar, silenciador de escape, calado, todos os tubos de admissão e de escape, cabos, instrumentos, válvulas e ajustes, etc.

1.4 Sistema de arrefecimento, que inclui radiador com alarme e indicador de nível de água, interruptor termostático, aquecedor termostático, ventilador montado no eixo do motor, tubulações, cabos e instrumentos de ligação,válvulas e configurações, etc.

1.5 O sistema de lubrificação inclui bombas, reservatórios de óleo, filtros e filtros de óleo, todos os tubos de ligação, instrumentos, válvulas e ajustes, etc.

1.6 Sistema de arranque, que inclui 2 conjuntos de baterias, um conjunto de carregadores AC e tubulações, cabos, instrumentos, válvulas e ajustes de ligação, etc.

2. GERADOR AC SINCRÓNICO

2.1 Gerador, que inclui excitador, retificador, AVR, ventilador montado no eixo, se necessário.

2.2 Todas as tubulações, cabos, instrumentos, válvulas e ajustes de ligação, etc.

3. acoplamentos e proteção

3.1 Acoplamento

3.2 Guarda de engate

4- Painel de controlo.

4.1 Painel de controlo automático local

5. PLATA DE BASE

5.1 Placa de base comum

6. DOCUMENTOS

6.1 Manual de instalação do conjunto de geradores

6.2 Manual de funcionamento e manutenção do conjunto de geradores

6.3 Manual do painel de comando do conjunto de geradores

6.4 Manual do motor e ficheiro de qualidade

6.5 Manual do alternador e ficheiro de qualidade

6.6 Relatório de ensaio de aceitação da fábrica

6.7 Desenhos e diagramas relativos.
